Руководство по эксплуатации. 225-00 РЭ

1.1 Настоящее руководство по эксплуатации распространяется на клапаны стальные незамерзающие ТУ 3742-001-24096750-2015 типа КДН 50-25 (КДН 50-25ХЛ) в исполнении для районов с умеренным климатом КДН 50-25 при температуре окружающей среды от минус 40˚С до плюс 60˚С и в исполнении для районов с холодным климатом КДН 50-25ХЛ при температуре окружающей среды от минус 60˚С до плюс 60˚С.
Предназначен для спуска остатков нефтепродуктов из цилиндрических и сферических резервуаров, изготовлено ООО «ПРОМТЕХБИЗНЕС».
1.2 Клапан дренажный состоит из корпуса, в верхней части которого запрессовано седло, а в нижней — ввёрнута резьбовая втулка с сальником. Через центр втулки проходит шпиндель с сальником. Доступ к управлению клапаном закрыт колпаком. Колпак имеет изогнутую рукоятку, на конце которой имеется отверстие. Он несёт две функции: как ключа при открывании и закрывании клапана, так и крышки для исключения свободного доступа к узлу управления клапаном. Если на ёмкости, где он установлен, не производятся какие-либо технологические операции по сливу, то колпак обязательно должен быть закрыт на замок и опломбирован через отверстие проушины на корпусе.
1.3 Во время работы необходимо следить за герметичностью разъёмных соединений и сальника, не допуская утечек нефтепродуктов наружу.
1.4 Место установки должно быть достаточно безопасным для обслуживания клапана.
2.1 Шифр КДН 50-25 (КДН 50-25ХЛ)
2.2 Давление условное Ру, МПа (кгс/см2) 2,5 (25)
2.3 Проход условный Ду, мм 50
2.4 Среда нефть, газ, остатки нефтепродуктов, сжиженный углеводородный газ
2.5 Габаритные размеры, мм (не более) длина: 290
ширина: 126
высота: 75
2.7 Масса, кг (не более) 4,0 (4,3)

2.8 Материалы основных деталей КДН 50-25 (КДН 50-25ХЛ) приведены в таблице 1.

Таблица 1

№ поз. Наименование детали Материал детали № поз. Наименование детали Материал детали
1 Клапан Сталь 20Х13 7 Гайка крышки Сталь 35 (Сталь 09Г2С)
2 Шпиндель Сталь 20Х13 8 Втулка крышки Сталь 35 (Сталь 09Г2С)
3 Седло Сталь 20Х13 9 Уплотнение Кольца ТРГ
4 Корпус Сталь 35 (Сталь 09Г2С) 10 Сальник Сталь 35
5 Патрубок Сталь 35 (Сталь 09Г2С) 11 Гайка Сталь 35
6 Колпак Сталь 35 (Сталь 09Г2С) 12 Прокладка Паронит ПОН-А (Паронит ПА)
Обозначение Наименование Количество, шт. Габаритные размеры, мм. Масса, кг Зав. номер Обозначение укладочного или упаковочного листа Примечание
1 КДН 50-25 (КДН 50-25 ХЛ) Клапан дренажный стальной незамерзающий в собранном виде   290×126×75 4,0 (4,3)
Клапан дренажный стальной незамерзающий КДН 50-25 (КДН 50-25ХЛ) нужное подчеркнуть зав. номер __________ соответствует техническим условиям ТУ3742-001-24096750-2015, прошел приёмо-сдаточные испытания и признан годным к эксплуатации. Класс герметичности затвора «А» по ГОСТ 9544-93. Начальник ОТК М.П. _________________ ____________________ личная подпись расшифровка подписи _________________ год, месяц, число Начальник цеха __________________ ___________________ личная подпись расшифровка подписи __________________ год, месяц, число Законсервирован и упакован согласно требованиям, предусмотренным ТУ 3742-001-24096750-2015
5.1 Завод-изготовитель гарантирует безотказную работу клапана в течение 24 месяцев со дня пуска его в эксплуатацию, но не более 30 месяцев со дня отгрузки потребителю при соблюдении потребителем всех условий монтажа, нормального режима эксплуатации, а также правил их хранения до монтажа.
При утере паспорта потребителем, предприятие-изготовитель ответственности по гарантийным обязательствам не несёт.
6.1 Изделие сертифицировано по системе:
1) ЕАС Таможенный Союз декларация о соответствии ТР ТС 032/2013 № RU Д-RU.МЮ62.В.02305. от 13.08.2015г. Действительна по 12.08.2020г.
2)ГОСТ Р Сертификат соответствия №РОСС RU.АВ28.Н19226 от 04.09.2015г. Действителен до 03.09.2018г.
Россия, 614058, Пермский край, г. Пермь, ул. Деревообделочная 3. Телефон: +7 342 234-60-61. Электронная почта: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Муфта переходная

муфта переходная

Декларация ПТБ

Декларация ПТБ

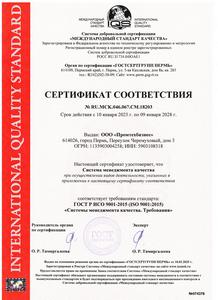

Сертификат соответствия
